2:1 ballun

2:1 es balun készítése. Hurok dipolantennákhoz ahol a talponti impedancia 100-110 Ohm, könnyen készíthetünk egy illesztő balun transzformátort. Nekem nincs nagy teljesítményem max 100W, volt itthon vastagabb hangszóró kábel piros-fekete, 6menetet feltekertem, majd a fekete szinűt leválasztottam róla, a piros szállal még 6 menetet tekertem, kábelkötegelővel rögzítettem. Nagy teljesítményhez már olyan huzal kell ami megfelelő átmérőjű, és a szigetelése hőálló. Szilikonos vagy teflonosból szokták készíteni.

Rövidhullámú hurokdipól antenna

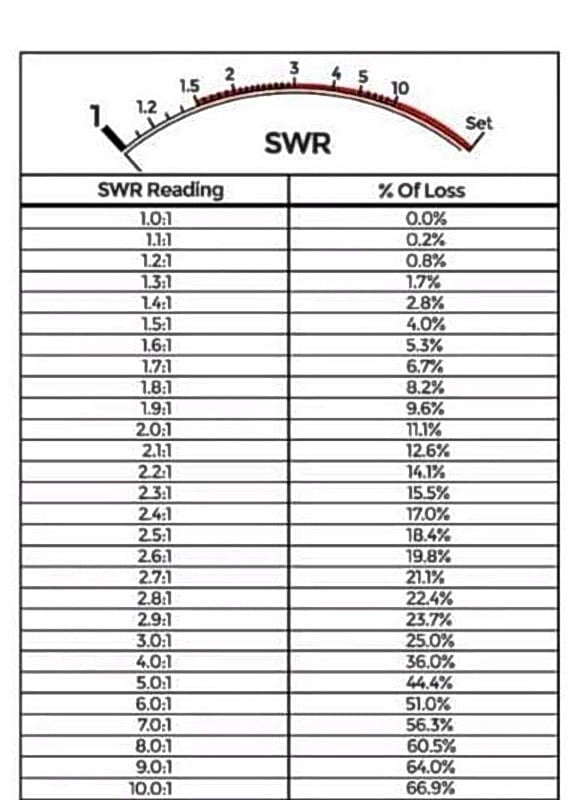

Rövidhullámú hurokdipól antennát sokan használjuk, a képen összehasonlíthatunk egy pár fajtát, milyen talpponti impedanciával számolhatunk, illetve milyen nyereséggel. Nagy előnye, hogy „csendesebb” mint a nyitott félhullámú dipólus. Miért? Elsősorban azért, mert nincs neki nagy impedanciás részei, kevésbé szedi össze a zavarokat. A félhullámú dipólnak a két szélén van a feszültség maximum, áram minimum, legnagyobb impedancia értéke ott van. Azért nem minden happy azért, mert ezek a hurok antennák azért megkövetelnék legalább a lambda/2 magasságot. Ezt jobban a felsőbb sávokon tudjuk abszolválni, az alacsonyabb frekvenciákon földközeliek az antennák, így sok a reaktáns, a hosszát is növelni kell a kompenzálás miatt. Így nem lehet sávon belül elfogadható SWR-el jó átfogást megvalósítani. Sokan csak arról ömledeznek, hogy „milyen csendes a dipólhoz képest” ami igaz, de arról már nem beszélnek, hogy a jel is jóval kisebb a reaktív ellencsatolódások miatt. Nincs két egyforma QTH, tereptárgyak, fák, föld vezetési tulajdonsága, sok sok minden befolyásoló tényezőkkel számolhatunk. HA5AG Laci barátunk közzé tett egy kis hangoló egységet, azt is csatoltam. Akinek van kedve kísérletezni, építeni annak sok sikert kívánok! 73! János HA8LFK

27-28MHz 1KW-os Fetes végfok építése

27-28MHz 1KW-os Fetes végfok építése.Ahogy a VHF sávban jól használható MRF300AN, és MRF300BN LDMOS fet tranzisztorok, a 10-11m sávra is van egy kiválló jó paraméterekkel rendelkező MOSfet tranzisztor pár. Ennek a tipusa ARF446 és ARF447. Ha szembe tesszük egymással akkor a gate, középső láb source és a drén kivezetés ugyanarra az oldalra esik. 75% hatásfokkal működő félvezető elemeknek kicsi meghajtó tejlesítmény kell. Ezeknek is alacsony a be,-és kimeneti impedanciájuk ezért az illesztő transzformációt meg kell építenünk hozzá. A bemenete viszonylag egyszerű, egy 4:1 es áttételű balunt tekerhetünk hozzá. Kimenete sem bonyolult, egy Fair-Rite 596118021 toroidra (700Ft) tekerünk bifilárisan 6 menetet lást a leírásban BFC1, utána RG303 teflonos koaxból készítünk 1:1 es aszimmetrizáló balun hurkot. Más feflonos koaxból is lehet ami 50 ohmos, és hasonló a rövidülési tényezője, és a feszültség bírása. Ami nehezítheti a feladatunkat az, hogy 300V-os feszültség kell a végfoknak. Ennek megfelelően a kimeneten jó minőségű MICA trimmereket használhatunk, a tipusa megvan a leírásban. Fontos, hogy bírja a feszültséget. 4db Fet tranzisztorból kivehető legnagyobb teljesítmény 1KW, az áramfelvétele 300V mellett elérheti az 5A-t. Behangolása elöször a bemeneti kört állítjuk be C2 es trimmerrel legjobb bemeneti SWR-re (S11) utána teljes tápfeszültség mellett kis teljesítménnyel (1W)meghajtva a kimeneten műterhelésre, és teljesítménymérőre kapcsolva maximális kimeneti teljesítményre hangoljuk a C11, C12 es trimmerrel. Megépítéshez sok sikert kívánok! 73! HA8LFK János

Dipol antenna készítése 160m-re

I wanted to use 160m while operating portable on the Remembrance Day Contest.

I realised that if I placed the right sized loading coil between the 40m and 80m link on the linked dipole, that I should be able to make it do 160m.

Thinking further, I decided that I’d make a seperate leg connected to the loading coils so I could tune the length for best resonance.

With some calculation I determined that I needed loading coils of 81-89µH and that winding 44 turns of 0.8mm wire on a 5cm diameter form would give me 85.6µH.

Step 1

Wind the coils.

Step 2

Put the electrical and the mechanical connectors on. Now it’s ready for a pair of 10m runs of hookup wire with spade connectors on.

The clip connects it to the 40m link of the dipole. One of these has a pole connector and the other a spade. On the other side I have a ring and a tent slider. I’ll tie off a 10m run of hookup wire on the ring and attach a spade connector to attach it to the coil.

Trying it out at Mt Bouddi

I made some 11m legs for it (so they would certainly too long) and took it with me to Mt Bouddi.

Unfortunately the coils add too much weight for the antenna to be hung from a squid pole. I’m going to have to rethink this.

  1. A couple of options spring to mind.Find a way to support the antenna at the point I place the coils. This cold be some light rope hanging from a tree, some shorter poles, or something like that.
  2. Look at light ways of getting 85 µH at that point in the antenna. Perhaps by winding something on a ferrite toroid? Does anyone know if I put a choke in of that inductance if that would have the same effect? I suspect I’d have to take in to account the current and voltage at that point in the antenna at about a quarter wavelength down a half wavelength leg at 1.85 MHz.
dsc_0034
The wound coils. 44 turns of 0.8mm enamelled copper wire. They both measure within 1µH of each other and around 89µH. A little higher than I planned, but hopefully that will just make for a slightly shorter run of wire beyond the coils. You don’t think about this when planning them, but each of those coils is about 6.9m of copper wire.
dsc_0035
dsc_0036
dsc_0037
dsc_0038
dsc_0039
